Содержимое: Каталог Запчастей John Deere :6195M Tractor (Europe Edition, Engine SN 6068UXXXXXX)(Final Tier 4)(Russian) - PC14008 OV Общие сведения OV1 Фильтр
Обзор фильтра - ST863861
Обзор лампы, кабина - ST871390
Обзор лампы, OOS - ST873806
Fuse and Diode - ST883847 ( Предохранитель и Диод - )
Реле - ST883862
Разъемы, датчики, PowrQuad™ - ST864018
Разъемы, датчики, CommandQuad™ - ST863979
Разъемы, датчики, передняя часть - ST882526
Разъемы, датчики, задняя часть, кабина - ST883098

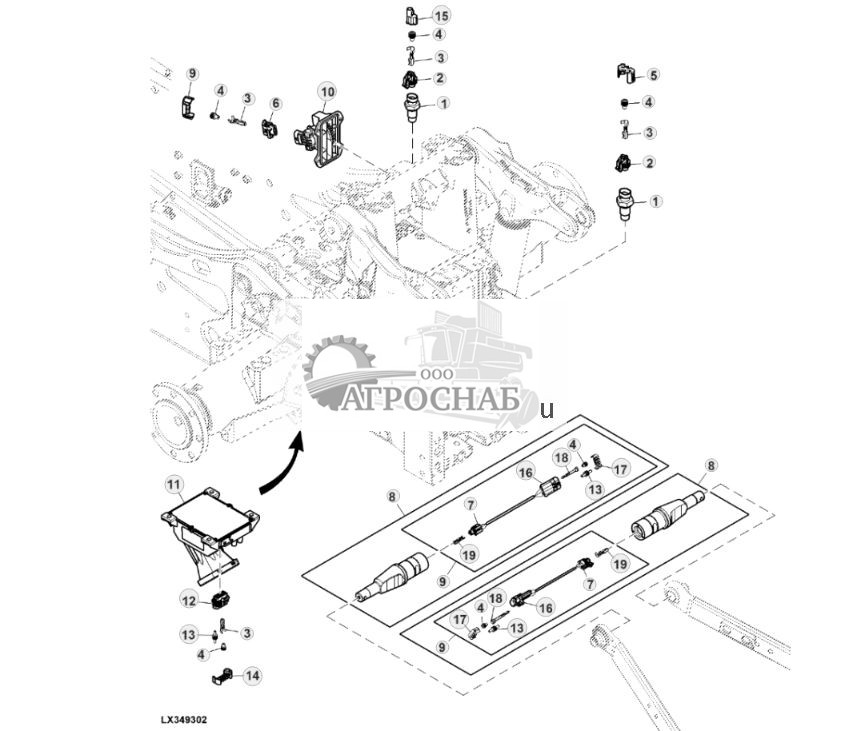

Connectors, Sensors, Rear, OOS - ST884753 ( Разъемы, датчики, задний, ООС - )

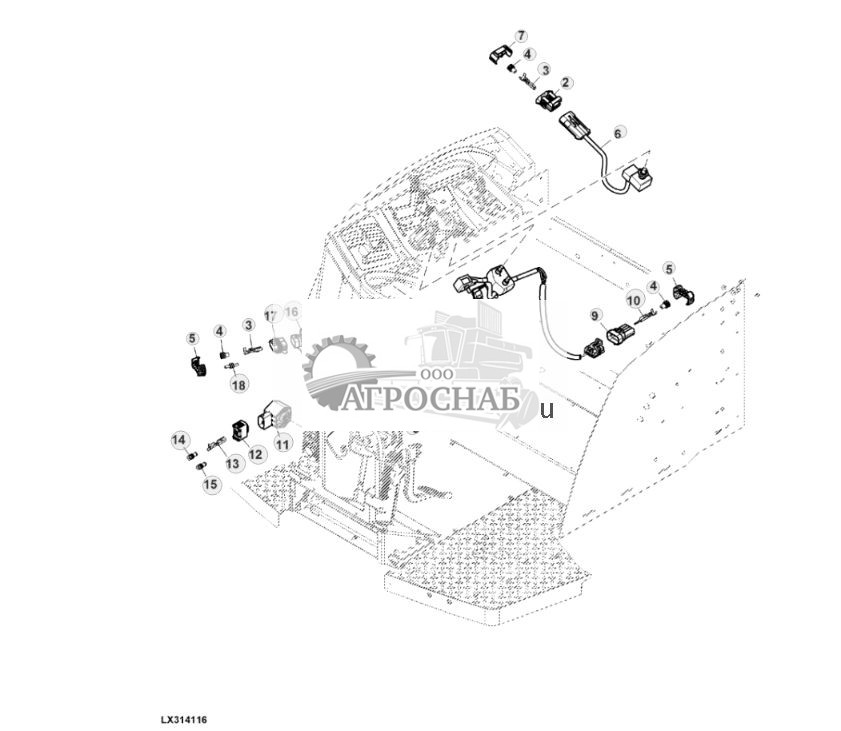

Разъемы, датчики, кабина - ST882300
Разъемы, датчики, кабина, пульт переключения - ST895905
Connectors, Sensors, OOS - ST897950 ( Разъемы, датчики, ООС - )

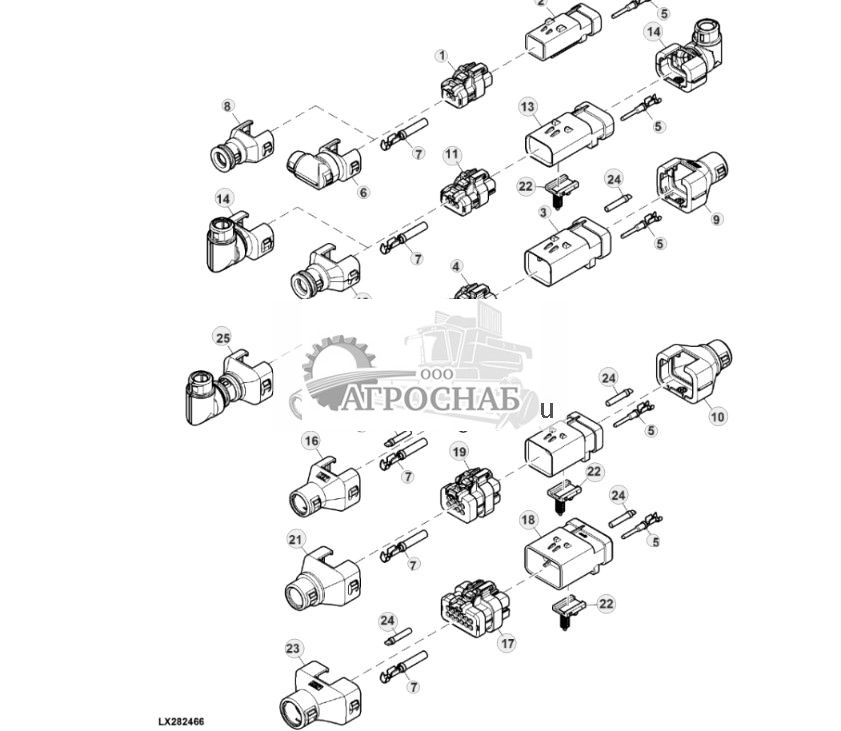

Разъемы, 2-, 3- и 4-контактные, Metri Pack - ST907180
Connectors 2-, 3- and 7- Terminal, Metri Pack - ST865702 ( Разъемы 2 3 - и 7 - терминалов, метро своры - )

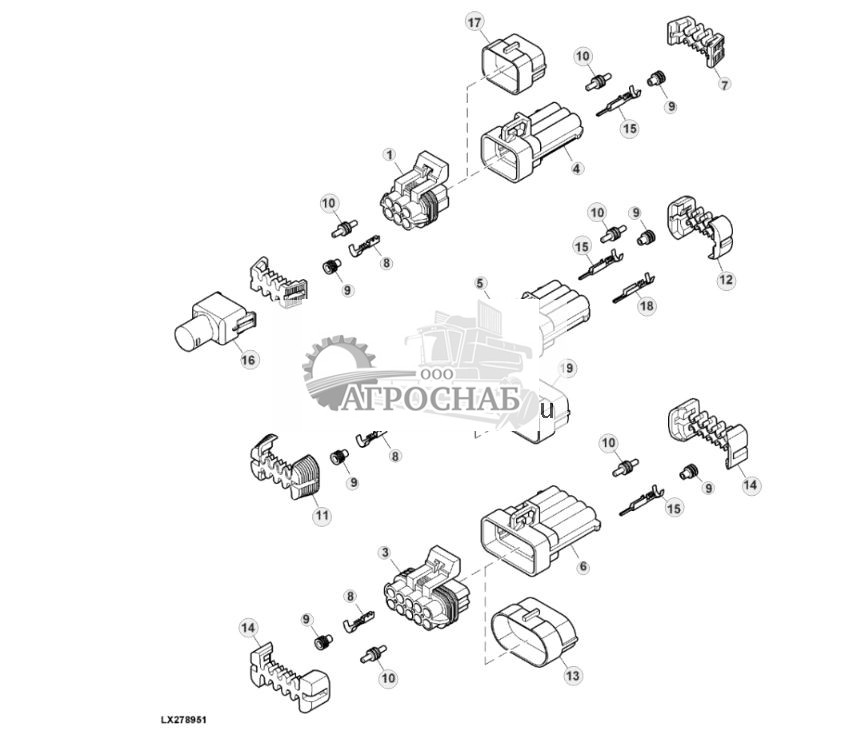

6-, 8- и 10-контактные разъемы, Metri Pack - ST865831

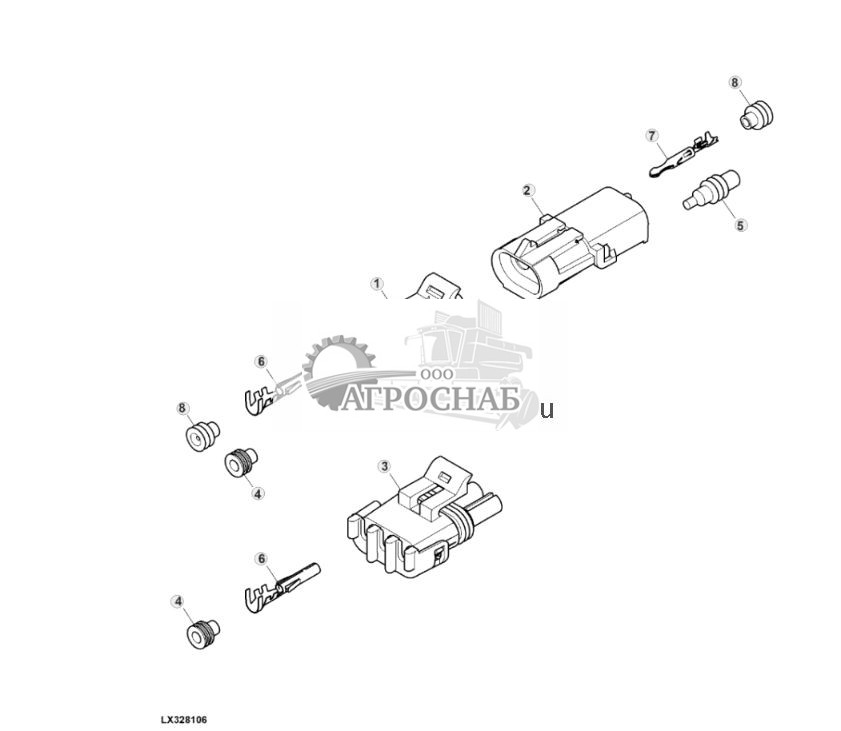

Connectors 2-, and 3- Terminal, Weather Pack - ST865652 ( Разъемы 2 и 3 - терминал, погода пакет - )
Connectors, 2-, 3-, 4-, 6-, 8- and 12- Terminal - ST865847 ( Разъемы, 2 3 4 6 8- и - терминал - )

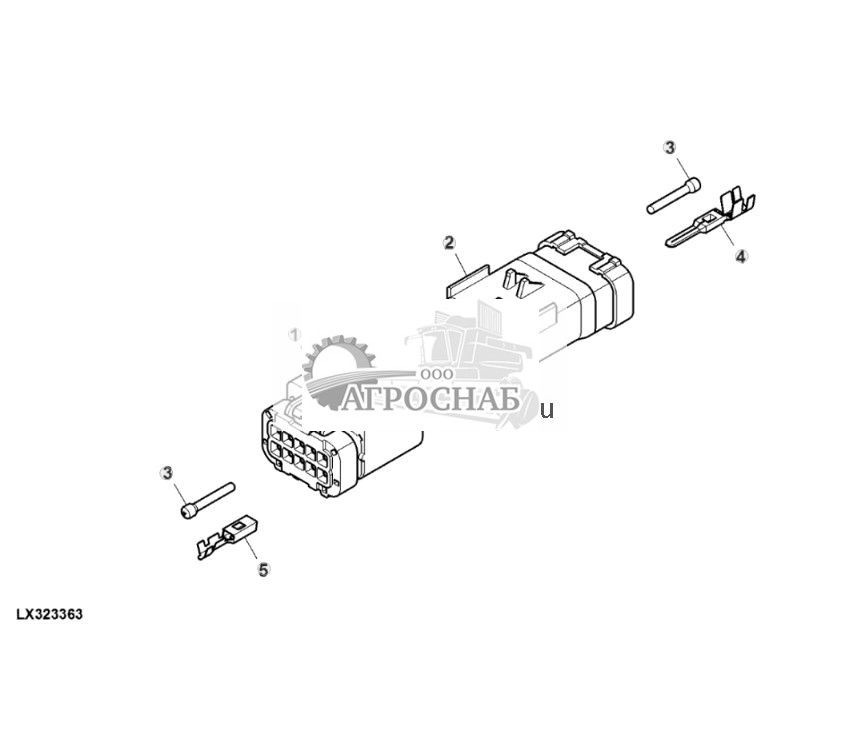

Connector, 10- Terminal - ST914436 ( Разъем - Клемма - )
Разъемы, 4-, 6-, 12-контактные - ST865670

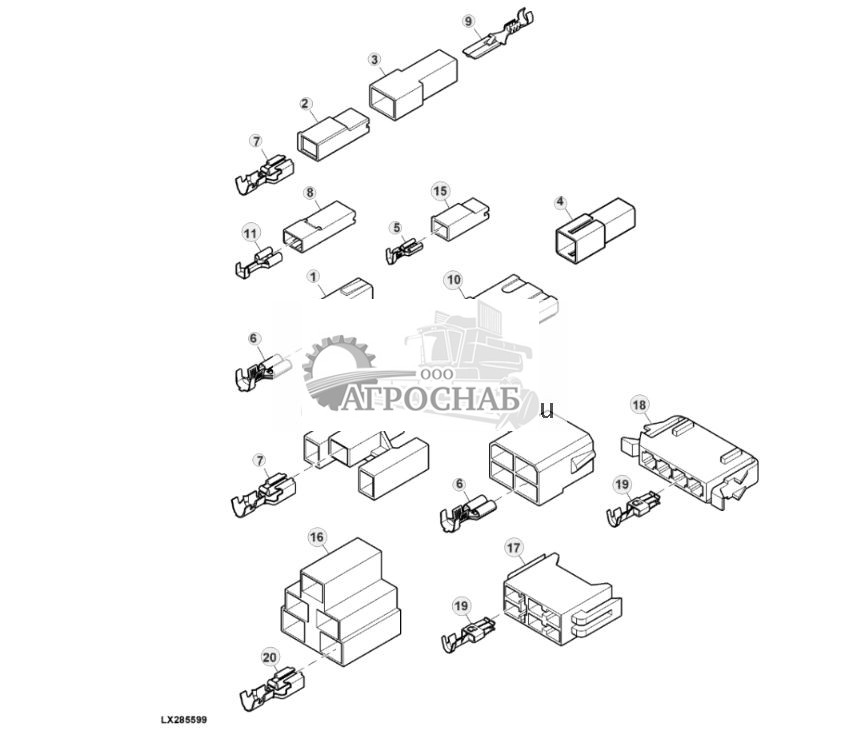

Connectors 1-, 2-, 3-, 4-, 5- and 6- Terminal, Flat - ST865624 ( Разъемы 1 2 3 4 5- и 6 - клемма, телевизор с плоским )

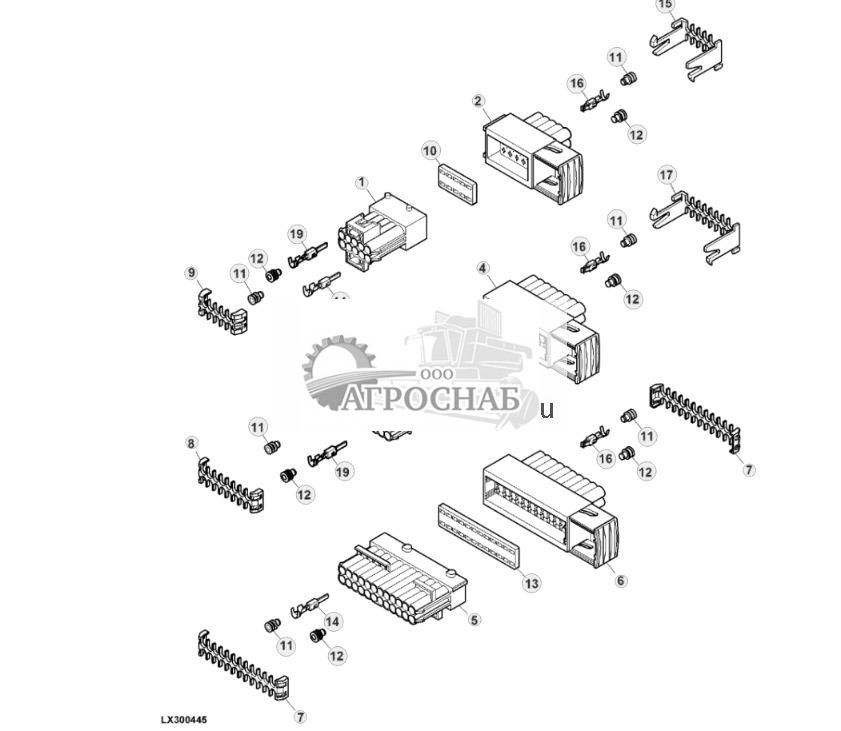

Connectors, 10-, 16- and 24- Terminal - ST865641 ( Разъемы - и - терминал - )
Разъемы и штырьки для проводов - ST866075
Разъемы, замок зажигания - ST914438

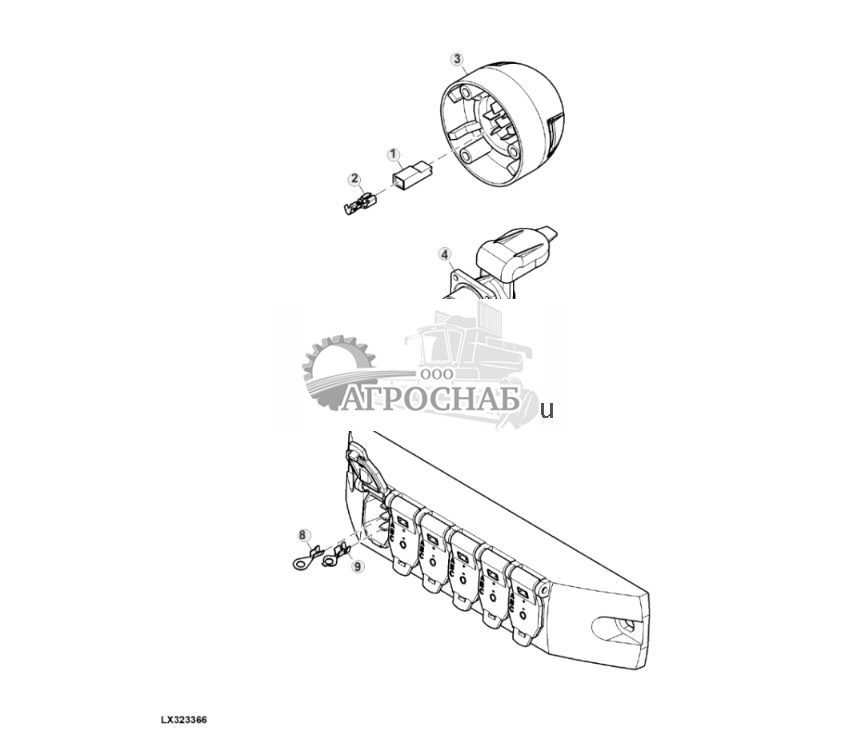

3- and 7- Terminal Power Outlet Socket - ST916519 ( 3 - и 7 - разъем питания розетка - )

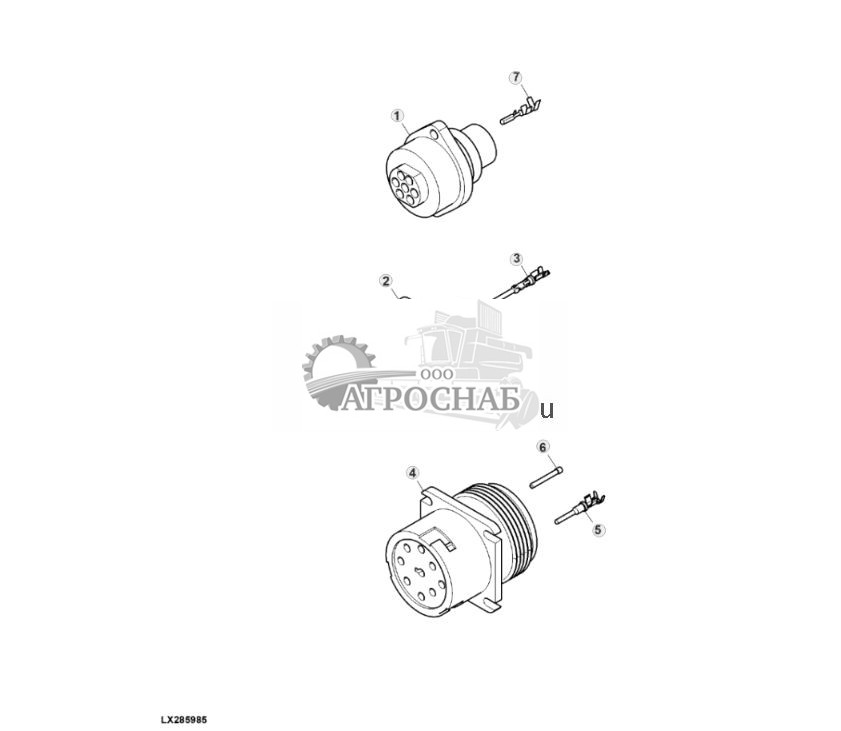

Sockets, Signal Interface CAN Bus Outlet and Diagnositic - ST865969 ( Сокеты, интерфейс сигнала шины CAN розетки и диагностических - )

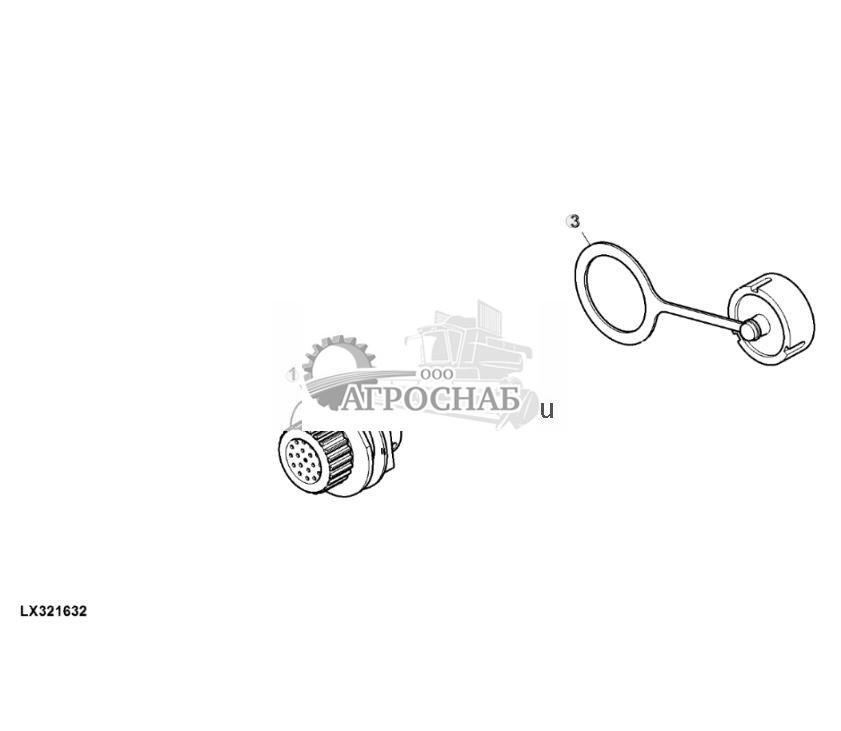

Socket For GreenStar™ Display (A Post and C Post) - ST907880 ( Разъем для дисплея greenstar? дисплей (пост и с поста) - )
Разъемы, 42-контактные - ST864113
Разъемы, 62-контактные - ST866181
Разъемы, датчики, 6-цилиндровый двигатель, правая сторона - ST861798
Разъемы, датчики, 6-цилиндровый двигатель, левая сторона - ST861807
Разъемы, блок управления двигателем - ST865824

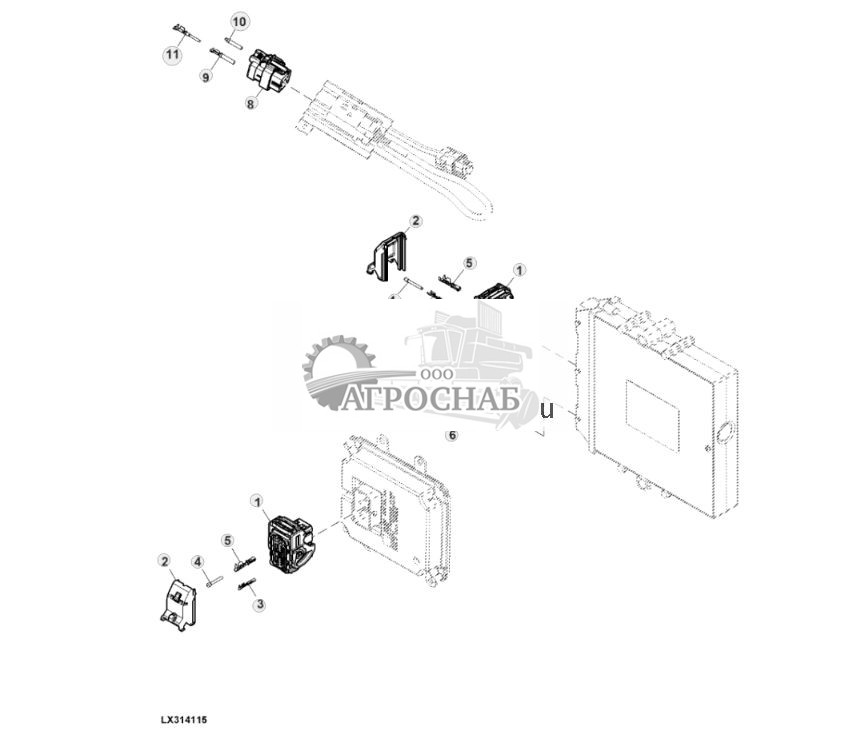

Connectors, Electronic Control Units, Front Chassis (M50), Immobilizer, Steering AutoTrac™ - ST897153 ( Разъемы, Электронные Блоки Управления, Стойки Шасси (), Иммобилайзер, Гидроусилитель Образом? - )
Разъемы, электронные блоки управления, кабина, главный электронный блок управления и электронный блок управления трактора - ST860876
Разъемы, 2-контактные, механический SCV - ST940878
Обзор фильтра - ST863861
1 - Воздушный фильтр AL215054
2 - Воздушный фильтр AL215053
3 - Масляный фильтр RE539279 Посмотреть аналогичные детали
4 - Фильтрующий элемент RE560681 Примечание:(Главный топливный фильтр)Посмотреть аналогичные детали
4 - Фильтрующий элемент RE551507 Примечание:(Фильтр предварительной очистки топлива)Посмотреть аналогичные детали
5 - Фильтрующий элемент DZ105100 Примечание:Фильтр системы вентиляции картераДля машин с дизельным катализатором окисления (DOC) / сажевым фильтром (DPF), SUB FOR RE540710Посмотреть аналогичные детали
5 - Фильтрующий элемент DZ105796 Примечание:Фильтр системы вентиляции картераДля машин, оборудованных только дизельным катализатором окисления (DOC), SUB FOR RE540710Посмотреть аналогичные детали
6 - Масляный фильтр AL169573 Примечание:(Гидравлический насос 45 см?) LGTH = 255 mmПосмотреть аналогичные детали
7 - Фильтрующий элемент L152026 Количество:2 Примечание:(Без системы кондиционирования воздуха)
8 - Фильтр L214634 Количество:2 Примечание:(С системой кондиционирования воздуха)Посмотреть аналогичные детали
9 - Фильтр AL158986 Примечание:(Угольный фильтр)
10 - Масляный фильтр AL221066
11 - Воздушный фильтр AL177184 Количество:2 Примечание:(Стандартный)Посмотреть аналогичные детали
11 - Воздушный фильтр AL177185 Количество:2 Примечание:(Для тяжелого режима работы)Посмотреть аналогичные детали
12 - Фильтр RE554498 Посмотреть аналогичные детали
13 - Масляный фильтр DE30500
14 - Осушитель воздуха AL204884
Наверх
Обзор лампы, кабина - ST871390
1 - Лампа накаливания RE179326 Примечание:12V, 60WПосмотреть аналогичные детали
2 - Лампа накаливания 57M7014 Примечание:12V, 21WПосмотреть аналогичные детали
3 - Лампа накаливания AT130104 Примечание:12V, 55WПосмотреть аналогичные детали
4 - Лампа накаливания 57M7013 Примечание:12V, 10WПосмотреть аналогичные детали
5 - Лампа накаливания 57M7166 Примечание:12V, 60/55WПосмотреть аналогичные детали
6 - Лампа накаливания 57M6274 Примечание:12V, 5WПосмотреть аналогичные детали
7 - Лампа накаливания 57M7011 Примечание:12V, 21/5WПосмотреть аналогичные детали
8 - Лампа накаливания 57M7019 Примечание:12V, 55WПосмотреть аналогичные детали
Наверх
Обзор лампы, OOS - ST873806
1 - Лампа накаливания RE179326 Примечание:12V, 60WПосмотреть аналогичные детали
2 - Лампа накаливания 57M7014 Примечание:12V, 21WПосмотреть аналогичные детали
3 - Лампа накаливания AT130104 Примечание:12V, 55WПосмотреть аналогичные детали
4 - Лампа накаливания 57M7013 Примечание:12V, 10WПосмотреть аналогичные детали
5 - Лампа накаливания 57M7011 Примечание:12V, 21/5WПосмотреть аналогичные детали
Наверх

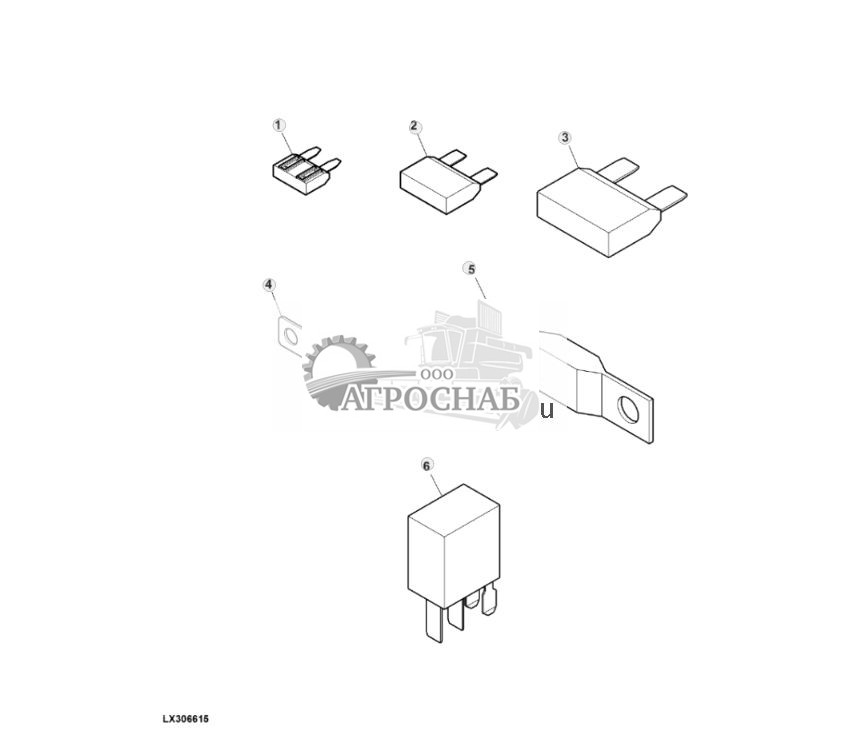

Fuse and Diode - ST883847 ( Предохранитель и Диод - )
1 - Плавкий предохранитель 57M8163 Примечание:30 A
1 - Плавкий предохранитель 57M7691 Примечание:20 A
1 - Плавкий предохранитель 57M7689 Примечание:10 A
1 - Плавкий предохранитель 57M7690 Примечание:15 A
2 - Плавкий предохранитель 57M7120 Примечание:20 A
2 - Плавкий предохранитель 57M7121 Примечание:10 AПосмотреть аналогичные детали
2 - Плавкий предохранитель 57M7146 Примечание:30 A
3 - Плавкий предохранитель 57M7623 Примечание:60 A
3 - Плавкий предохранитель WZ2605354 Примечание:30 A
4 - Плавкий предохранитель 57M11387 Примечание:30 A
5 - Плавкий предохранитель 57M7961 Примечание:150 A
6 - Диод AL152098 Примечание:1/3 A
Наверх
Реле - ST883862
1 - Реле AL76702 Примечание:(Микрореле) 10/20 AПосмотреть аналогичные детали
2 - Реле AL118169 Примечание:(Реле возврата в исходное положение)
3 - Реле AL77324 Примечание:20/40 A
4 - Реле AL207376 Примечание:70 AПосмотреть аналогичные детали
5 - Реле AL219977 Примечание:(Реле выключения аккумуляторных батарей)
6 - Реле RE339329 Примечание:(Реле шины ISO)
7 - Реле 57M11297 Примечание:(Реле быстрой разблокировки) 70 A
8 - Реле AL150015 Примечание:(Реле звукового сигнала заднего хода) 70 A
9 - Реле AL156697 Примечание:70 A
9 - Реле AL164265 Примечание:(Для Североамериканского региона) 40 A
Наверх
Разъемы, датчики, PowrQuad™ - ST864018
1 - Корпус электр. разъема 57M7256 Количество:2
2 - Узел электрич. разъема 57M7985
3 - Корпус электр. разъема 57M7379
4 - Корпус электр. разъема 57M7796
5 - Переключатель RE46534 Примечание:(Датчик запуска на нейтральной передаче) B036
6 - Корпус электр. разъема 57M7328
7 - Блок. устр. эл. разъема 57M7289 Количество:4
8 - Клемма электр. разъема R104919 Примечание:(Ширина контрольной заглушки кабеля) 0.5–1.0 mm?
9 - Уплотнен. электр. разъема 57M9215
Примечание:(Белый) CABLE OD = 1.20 - 1.85 mm
9 - Уплотнен. электр. разъема 57M7493
Примечание:(Белый) CABLE OD = 1.60 - 2.15 mm
10 - Клемма электр. разъема R104846 Примечание:(Ширина контрольной заглушки кабеля) 0.5–1.0 mm?
11 - Клемма электр. разъема 57M7829 Примечание:(Ширина контрольной заглушки кабеля) 0.8–1.0 mm?
12 - Клемма электр. разъема R104701 Примечание:(Ширина контрольной заглушки кабеля) 0.8–1.0 mm?
13 - Датчик температуры RE52722 Примечание:(Датчик температуры трансмиссионного масла) B060
14 - Датч. давл. транс. масла RE217077 Примечание:(Датчик давления включения) B105
15 - Переключатель давления RE212878 Примечание:(Датчик давления фильтра трансмиссионного масла) B007
16 - Переключатель давления RE212876 Примечание:(Датчик давления трансмиссионного масла) B031
17 - Датчик скор. вращ. кол. RE330846 Примечание:(Датчик скорости выходного вала трансмиссии) B104
18 - Корпус электр. разъема 57M9780
19 - Клемма электр. разъема 57M10321 Примечание:(Ширина контрольной заглушки кабеля) 0.8–1.5 mm?
20 - Вспом. электр. разъем 57M9838
21 - Переключатель давления AL176308 Примечание:(Датчик давления для звукового сигнала заднего хода) B049
22 - Пробка пол. эл. разъема 57M7259 Примечание:(Красная)
Наверх
Разъемы, датчики, CommandQuad™ - ST863979
1 - Датчик скор. вращ. кол. RE330846 Примечание:(Датчик скорости выходного вала трансмиссии) B104
2 - Корпус электр. разъема 57M9780 Количество:4
3 - Клемма электр. разъема 57M10321 Примечание:(Ширина контрольной заглушки кабеля) 0.8 – 1.5 mm?
4 - Вспом. электр. разъем 57M9838 Количество:3
5 - Датч. давл. транс. масла RE217077 Примечание:(Датчик давления включения) B105
6 - Корпус электр. разъема 57M7796
7 - Клемма электр. разъема R104701
Примечание:(Ширина контрольной заглушки кабеля) 0.8 - 1.0 mm?
8 - Датчик RE560435 Количество:3 Примечание:(Датчик положения для штока переключения передач) B256, B257, B258
9 - Вспом. электр. разъем 57M9847
10 - Датчик температуры RE52722 Примечание:(Датчик температуры трансмиссионного масла) B060
11 - Корпус электр. разъема 57M7379
12 - Клемма электр. разъема 57M7829 Примечание:(Ширина контрольной заглушки кабеля) 0.8 – 1.0 mm?
13 - Переключатель давления AL176308 Примечание:(Датчик давления для звукового сигнала заднего хода) B049
14 - Корпус электр. разъема 57M7256 Количество:2
15 - Клемма электр. разъема R104919 Примечание:(Ширина контрольной заглушки кабеля) 0.5 – 1.0 mm?
16 - Пробка пол. эл. разъема 57M7259 Примечание:(Красный)
17 - Уплотнен. электр. разъема 57M9215
Примечание:(Белый) CABLE OD = 1.20 - 1.85 mm
17 - Уплотнен. электр. разъема 57M7493
Примечание:(Белый) CABLE OD = 1.60 - 2.15 mm
18 - Блок. устр. эл. разъема 57M7289 Количество:3
19 - Переключатель давления RE212878 Примечание:(Датчик давления фильтра трансмиссионного масла) B007
20 - Датч. давл. транс. масла RE212870 Примечание:(Датчик давления трансмиссионного масла) B031
21 - Узел электрич. разъема 57M7985
Наверх
Разъемы, датчики, передняя часть - ST882526
1 - Датчик AL113843 Примечание:(Положение датчика подвешенного моста механического привода на передние колеса) B053
2 - Корпус электр. разъема 57M7255
3 - Вспом. электр. разъем 57M8219
4 - Клемма электр. разъема R104846 Примечание:(Ширина контрольной заглушки кабеля) 0.5 – 1.0 mm? / 1.5 mm
4 - Клемма электр. разъема 57M7494 Примечание:(Ширина контрольной заглушки кабеля) 0.35 – 0.5 mm?
5 - Уплотнен. электр. разъема 57M7493
Примечание:(Белый) CABLE OD = 1.60 - 2.15 mm
5 - Уплотнен. электр. разъема 57M9215
Примечание:(Белый) CABLE OD = 1.20 - 1.85 mm
5 - Уплотнен. электр. разъема 57M9214 Примечание:(Синий)
6 - Пробка пол. эл. разъема 57M7259 Количество:2
7 - Датч. давл. транс. масла RE272647 Примечание:(Датчик давления масла TLS™) (Европейское исполнение) B167
8 - Корпус электр. разъема 57M7796
9 - Клемма электр. разъема R104701 Примечание:(Ширина контрольной заглушки кабеля) 0.8 – 1.0 mm?
10 - Потенциометр AL175214 Примечание:(Датчик системы автоматического управления AutoTrac™) B139
11 - Узел электрич. разъема 57M7953
12 - Клемма электр. разъема 57M7954 Примечание:(Ширина контрольной заглушки кабеля) 0.25 – 0.50 mm?
13 - Уплотнен. электр. разъема 57M7955 Примечание:(Зеленый)
14 - Датчик AL204621 Примечание:(Датчик частоты вращения переднего PTO) B058
15 - Корпус электр. разъема 57M7346
16 - Вспом. электр. разъем 57M7347
17 - Датчик уровня топлива AL219912 Примечание:(Датчик уровня топлива) (Емкость топливного бака, 195 L) B176
17 - Датчик уровня топлива AL219913 Примечание:(Датчик уровня топлива) (Емкость топливного бака, 265 L) B176
18 - Корпус электр. разъема 57M7254
19 - Блок. устр. эл. разъема 57M7289
Наверх
Разъемы, датчики, задняя часть, кабина - ST883098
1 - Датчик AL204621 Количество:2 Примечание:(Датчик частоты вращения заднего PTO) (Датчик скорости вращения колес) (PowrQuad™) (Без механизма медленного хода) B006-2, B035-1
2 - Корпус электр. разъема 57M7346
3 - Клемма электр. разъема R104846
Примечание:(Ширина контрольной заглушки кабеля) 0.5 - 1.0 mm? / 1.5 mm
3 - Клемма электр. разъема 57M7494
Примечание:(Ширина контрольной заглушки кабеля) 0.35 - 0.5 mm?
4 - Уплотнен. электр. разъема 57M9215 Примечание:(Белый)
4 - Уплотнен. электр. разъема 57M9214 Примечание:(Синий)
5 - Вспом. электр. разъем 57M7347
6 - Корпус электр. разъема 57M7255 Количество:3
7 - Корпус электр. разъема 57M7796 Количество:2
8 - Датчик AL218784 Количество:2 Примечание:(Датчик положения навески) B019, B020
9 - Жгут проводов AL211633 Количество:2
10 - Датчик AL176767 Примечание:(Датчик положения задней навески) B021
11 - Радиолокационный датчик RE278982 Примечание:(Датчик фактической скорости, радар) (Европейское исполнение) B039
11 - Радиолокационный датчик RE278984 Примечание:(Датчик фактической скорости, радар) (Для Великобритании) B039
11 - Радиолокационный датчик RE278986 Примечание:(Датчик фактической скорости, радар) (Для Австралии) B039
11 - Радиолокационный датчик RE278980 Примечание:(Датчик фактической скорости, радар) (Для Северной Америки) B039
12 - Корпус электр. разъема 57M7262
13 - Пробка пол. эл. разъема 57M7259 Примечание:(Красный)
14 - Блок. устр. эл. разъема 57M7281
15 - Вспом. электр. разъем 57M7349 Количество:2
16 - Вспом. электр. разъем L112121 Количество:2
17 - Датчик AL161475 Примечание:(Датчик скорости вращения колес) (PowrQuad™) (С механизмом медленного хода) B009-1
18 - Датчик скор. вращ. кол. RE330846 Количество:2 Примечание:(Датчик скорости вращения колес) (CommandQuad™) B009-1, B009-6
19 - Корпус электр. разъема 57M9780 Количество:2
20 - Клемма электр. разъема 57M9808
Примечание:(Ширина контрольной заглушки кабеля) 0.5 - 0.8 mm?
21 - Корпус электр. разъема 57M7257 Количество:2
22 - Вспом. электр. разъем 57M7290 Количество:2
23 - Клемма электр. разъема R104919
Примечание:(Ширина контрольной заглушки кабеля) 0.5 - 0.1 mm?
24 - Клемма электр. разъема R104701
Примечание:(Ширина контрольной заглушки кабеля) 0.8 - 1.0 mm?
Наверх
Connectors, Sensors, Rear, OOS - ST884753 ( Разъемы, датчики, задний, ООС - )
1 - Датчик AL204621 Количество:2 Примечание:(Датчик частоты вращения заднего PTO) (Датчик скорости вращения колес) B006-2, B035-1
2 - Корпус электр. разъема 57M7346 Количество:2
3 - Клемма электр. разъема R104846
Примечание:(Ширина контрольной заглушки кабеля) 0.5 - 1.0 mm? / 1.5 mm
3 - Клемма электр. разъема 57M7494
Примечание:(Ширина контрольной заглушки кабеля) 0.35 - 0.5 mm?
4 - Уплотнен. электр. разъема 57M9215 Примечание:(Белый)
4 - Уплотнен. электр. разъема 57M9214 Примечание:(Синий)
5 - Вспом. электр. разъем 57M7347
6 - Корпус электр. разъема 57M7255 Количество:3
7 - Корпус электр. разъема 57M7796 Количество:2
8 - Датчик AL218784 Количество:2 Примечание:(Датчик положения навески) B019, B020
9 - Жгут проводов AL211633 Количество:2
10 - Датчик AL176767 Примечание:(Датчик положения задней навески) B021
11 - Радиолокационный датчик RE278982 Примечание:(Датчик фактической скорости, радар) (Европейское исполнение) B039
11 - Радиолокационный датчик RE278984 Примечание:(Датчик фактической скорости, радар) (Для Великобритании) B039
11 - Радиолокационный датчик RE278986 Примечание:(Датчик фактической скорости, радар) (Для Австралии) B039
11 - Радиолокационный датчик RE278980 Примечание:(Датчик фактической скорости, радар) (Для Северной Америки) B039
12 - Корпус электр. разъема 57M7262
13 - Пробка пол. эл. разъема 57M7259 Примечание:(Красный)
14 - Блок. устр. эл. разъема 57M7281
15 - Вспом. электр. разъем L112121
16 - Корпус электр. разъема 57M7257 Количество:2
17 - Вспом. электр. разъем 57M7290 Количество:2
18 - Клемма электр. разъема R104919
Примечание:(Ширина контрольной заглушки кабеля) 0.5 - 0.1 mm?
19 - Клемма электр. разъема R104701
Примечание:(Ширина контрольной заглушки кабеля) 0.8 - 1.0 mm?
Наверх
Разъемы, датчики, кабина - ST882300
1 - Датчик AL159541 Примечание:(Hand Throttle Potentiometer) (Коробка передач PowrQuad™) B096–1
2 - Корпус электр. разъема 57M7255
3 - Клемма электр. разъема 57M7494
Примечание:(Ширина контрольной заглушки кабеля) 0.35 - 0.5 mm?
4 - Уплотнен. электр. разъема 57M9214 Примечание:(Синий)
4 - Уплотнен. электр. разъема 57M9215 Примечание:(Белый)
5 - Вспом. электр. разъем 57M9702 Примечание:(Черный)
6 - Термостат AZ50486 Примечание:(De-Icing Switch) B095
7 - Датчик RE305619 Примечание:(Датчик положения рулевого колеса) B138
8 - Потенциометр AL175214 Примечание:(Hand Throttle Potentiometer) (CommandQuad™ Transmission) B096–3
9 - Узел электрич. разъема 57M7953 Количество:5
10 - Клемма электр. разъема 57M9180
Примечание:(Луженая) (Ширина контрольной заглушки кабеля) 0.25 - 0.5 mm?
10 - Клемма электр. разъема 57M7954
Примечание:(Позолоченная) (Ширина контрольной заглушки кабеля) 0.25 - 0.5 mm?
10 - Клемма электр. разъема 57M11775
Примечание:(Позолоченная) (Ширина контрольной заглушки кабеля) 0.50 - 0.75 mm?
11 - Уплотнен. электр. разъема 57M7955 Примечание:(Зеленый)
12 - Регулятор температуры AL175777 Примечание:(Thermostat Switch, Air-Conditioning System) B014
13 - Узел электрич. разъема 57M7170 Количество:2
14 - Клемма электр. разъема 57M7089
Примечание:(Ширина контрольной заглушки кабеля) 0.7 - 2.0 mm?
15 - Потенциометр AL175216 Примечание:(Потенциометр педали акселератора) (CommandQuad™ Transmission) B079
15 - Потенциометр AL175213 Примечание:(Потенциометр педали акселератора) (Коробка передач PowrQuad™) B079
16 - Пробка пол. эл. разъема 57M7956 Примечание:(Синий)
17 - Потенциометр AL158070 Примечание:(Потенциометр педали сцепления) B065
18 - Пробка пол. эл. разъема 57M7259 Примечание:(Красный)
19 - Датчик AL206815 Примечание:(Brake Pedal Sensor Unit) (CommandQuad™ Transmission) B229, B230
20 - Корпус электр. разъема 57M7328
21 - Переключатель RE157329 Примечание:(Pressure Switch For Refrigerant Pressure) B015
22 - Вспом. электр. разъем 57M7296
23 - Переключатель давления AL156199 Примечание:(Brake Pedal Sensor Unit) (Коробка передач PowrQuad™) B112
24 - Корпус электр. разъема 57M7261
25 - Корпус электр. разъема 57M9786
26 - Клемма электр. разъема 57M9809
Примечание:(Ширина контрольной заглушки кабеля) 0.5 - 0.8 mm?
Наверх
Разъемы, датчики, кабина, пульт переключения - ST895905
1 - Модуль RE260695 Примечание:(Rear Hitch Control Potentiometer) B027
2 - Корпус электр. разъема 57M7264
3 - Клемма электр. разъема 57M9546
Примечание:(Ширина контрольной заглушки кабеля) (CommandQuad™ Transmission) 0.5 - 1.0 mm?
4 - Клемма электр. разъема 57M7495
Примечание:(Ширина контрольной заглушки кабеля) (Коробка передач PowrQuad™) 0.35 - 0.5 mm?
5 - Блок. устр. эл. разъема 57M7283
5 - Вспом. электр. разъем 57M7318
6 - Узел электрич. разъема 57M7290
7 - Уплотнен. электр. разъема 57M9214 Примечание:(Синий)
8 - Клемма электр. разъема 57M7494
Примечание:(Ширина контрольной заглушки кабеля) 0.35 - 0.5 mm?
9 - Корпус электр. разъема 57M7255 Количество:2
10 - Потенциометр AL110119 Примечание:(Rear Hitch Sensitivity Potentiometer) B026
11 - Потенциометр AL115468 Примечание:(Cruise Control Potentiometer) A019
12 - Вспом. электр. разъем 57M9702
13 - Потенциометр AL162468 Примечание:(Auto Mode Potentiometer) B144
14 - Корпус электр. разъема 57M7244
15 - Пробка пол. эл. разъема 57M7259 Примечание:(Красный)
Наверх
Connectors, Sensors, OOS - ST897950 ( Разъемы, датчики, ООС - )
1 - Датчик AL113868 Примечание:(Hand Throttle Potentiometer) B096
2 - Корпус электр. разъема 57M7255 Количество:2
3 - Клемма электр. разъема 57M7494
Примечание:(Ширина контрольной заглушки кабеля) 0.35 - 0.5 mm?
3 - Клемма электр. разъема R104846
Примечание:(Ширина контрольной заглушки кабеля) 0.5 - 1.0 mm?
4 - Уплотнен. электр. разъема 57M9214 Примечание:(Синий)
4 - Уплотнен. электр. разъема 57M9215 Примечание:(Белый)
5 - Вспом. электр. разъем 57M9713 Примечание:(Зеленый)
5 - Блок. устр. эл. разъема 57M7283 Примечание:(Черный)
5 - Вспом. электр. разъем 57M7296 Примечание:(Серый)
6 - Потенциометр AL110119 Примечание:(Rear Hitch Sensitivity Potentiometer) B026
7 - Вспом. электр. разъем 57M9702
8 - Модуль RE260695 Примечание:(Rear Hitch Control Potentiometer) B027
9 - Корпус электр. разъема 57M7264
10 - Клемма электр. разъема 57M7495
Примечание:(Ширина контрольной заглушки кабеля) 0.35 - 0.5 mm?
11 - Потенциометр AL175213 Примечание:(Потенциометр педали акселератора) B079
12 - Узел электрич. разъема 57M7953
13 - Клемма электр. разъема 57M9180
Примечание:(Ширина контрольной заглушки кабеля) 0.25 - 0.5 mm?
14 - Уплотнен. электр. разъема 57M7955 Примечание:(Зеленый)
15 - Пробка пол. эл. разъема 57M7956 Примечание:(Синий)
16 - Переключатель давления AL156199 Примечание:(Brake Pedal Sensor Unit) B112
17 - Корпус электр. разъема 57M7261
18 - Уплотнен. электр. разъема 57M7259 Примечание:(Красный)
Наверх
Разъемы, 2-, 3- и 4-контактные, Metri Pack - ST907180
1 - Корпус электр. разъема 57M7254 Примечание:Черный
1 - Корпус электр. разъема 57M7328 Примечание:Серый
2 - Корпус электр. разъема 57M7985 Примечание:Серый
2 - Корпус электр. разъема 57M7256 Примечание:Черный
3 - Корпус электр. разъема 57M7255 Примечание:Черный
4 - Корпус электр. разъема 57M7257
5 - Корпус электр. разъема 57M7244
6 - Корпус электр. разъема 57M8416
6 - Корпус электр. разъема 57M7247
7 - Блок. устр. эл. разъема 57M9598 Примечание:Серый
7 - Узел электрич. разъема 57M7469 Примечание:Черный
7 - Вспом. электр. разъем 57M7318 Примечание:Черный, USE WITH 57M7364
8 - Клемма электр. разъема 57M7494
Примечание:0.35 - 0.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
8 - Клемма электр. разъема R104846
Примечание:0.5 - 1.0 mm? / 1.5 mm, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
8 - Клемма электр. разъема 57M9541
Примечание:2.0 - 2.1 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
9 - Уплотнен. электр. разъема 57M9215
Примечание:CABLE OD = 1.20 - 1.85 mm, Белый
9 - Уплотнен. электр. разъема 57M7493
Примечание:CABLE OD = 1.60 - 2.15 mm, Белый
9 - Уплотнен. электр. разъема 57M9214 Примечание:Синий
9 - Уплотнен. электр. разъема 57M7258 Примечание:Красный
10 - Вспом. электр. разъем 57M9702 Примечание:Черный
10 - Вспом. электр. разъем 57M7290 Примечание:Белый
10 - Вспом. электр. разъем 57M9713 Примечание:Зеленый
10 - Вспом. электр. разъем 57M7317 Примечание:Естественное всасывание
11 - Клемма электр. разъема 57M7495
Примечание:0.35 - 0.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
11 - Клемма электр. разъема R104919
Примечание:0.5 - 1.0 mm? / 1.5 mm, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
11 - Клемма электр. разъема 57M9546 Примечание:1.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
11 - Клемма электр. разъема 57M11342
Примечание:1.5 - 2.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
12 - Блок. устр. эл. разъема 57M7289 Количество:2 Примечание:Черный
12 - Вспом. электр. разъем 57M9712 Количество:2 Примечание:Синий
13 - Уплотнен. электр. разъема 57M7259 Примечание:Красный
14 - Корпус электр. разъема 57M7379 Примечание:Черный
14 - Корпус электр. разъема 57M9336 Примечание:Серый
14 - Корпус электр. разъема 57M7813 Примечание:Серый
15 - Клемма электр. разъема 57M7829
Примечание:0.8 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
16 - Вспом. электр. разъем 57M8218
17 - Корпус электр. разъема 57M9571 Примечание:Естественное всасывание
18 - Корпус электр. разъема 57M7687
19 - Корпус электр. разъема 57M7364 Примечание:Черный
Наверх
Connectors 2-, 3- and 7- Terminal, Metri Pack - ST865702 ( Разъемы 2 3 - и 7 - терминалов, метро своры - )
1 - Блок. устр. эл. разъема 57M7306
2 - Уплотнен. электр. разъема 57M9217 Примечание:Синий
2 - Уплотнен. электр. разъема R78062 Примечание:Синий, USE WITH 57M7280
2 - Уплотнен. электр. разъема 57M9219 Примечание:Пурпурный
2 - Уплотнен. электр. разъема 57M9218 Примечание:Зеленый
2 - Уплотнен. электр. разъема R78063 Примечание:Серый
2 - Уплотнен. электр. разъема 57M9216 Примечание:Серый, USE WITH 57M7304
3 - Клемма электр. разъема 57M7491
Примечание:2.0 - 3.0 mm? , Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
3 - Клемма электр. разъема 57M7299
Примечание:3.0 - 4.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
4 - Корпус электр. разъема 57M7309
5 - Корпус электр. разъема 57M7304
6 - Клемма электр. разъема 57M7286
Примечание:2.5 - 4.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
7 - Вспом. электр. разъем 57M7274
8 - Пробка пол. эл. разъема R78064 Примечание:Серый
9 - Корпус электр. разъема 57M7280
10 - Корпус электр. разъема 57M7305
11 - Узел электрич. разъема 57M7307
12 - Уплотнен. электр. разъема 57M7259 Примечание:Красный
13 - Корпус электр. разъема 57M8839
14 - Вспом. электр. разъем 57M8129 Примечание:Зеленый
15 - Клемма электр. разъема 57M7581
Примечание:1.0 - 2.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
16 - Вспом. электр. разъем 57M7699
17 - Уплотнен. электр. разъема 57M7258 Примечание:Красный
17 - Уплотнен. электр. разъема 57M9215
Примечание:CABLE OD = 1.20 - 1.85 mm, Белый
17 - Уплотнен. электр. разъема 57M7493
Примечание:CABLE OD = 1.60 - 2.15 mm, Белый
18 - Клемма электр. разъема R104919
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
19 - Вспом. электр. разъем 57M10477
20 - Клемма электр. разъема 57M7583
Примечание:2.0 - 3.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
21 - Корпус электр. разъема 57M7697
22 - Корпус электр. разъема 57M7696
23 - Клемма электр. разъема R104846
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
23 - Клемма электр. разъема 57M9541
Примечание:2.0 - 2.1 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
24 - Вспом. электр. разъем 57M7698
Наверх
6-, 8- и 10-контактные разъемы, Metri Pack - ST865831
1 - Корпус электр. разъема 57M7260
2 - Корпус электр. разъема 57M7261
3 - Корпус электр. разъема 57M7262 Примечание:Черный
3 - Корпус электр. разъема 57M8203 Примечание:Серый
4 - Корпус электр. разъема 57M7263
5 - Корпус электр. разъема 57M7264
6 - Корпус электр. разъема 57M7265
7 - Узел электрич. разъема 57M7291 Количество:2
8 - Клемма электр. разъема 57M7494
Примечание:0.35 - 0.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
8 - Клемма электр. разъема R104846
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
9 - Уплотнен. электр. разъема 57M9215
Примечание:CABLE OD = 1.20 - 1.85 mm, Белый
9 - Уплотнен. электр. разъема 57M7493
Примечание:CABLE OD = 1.60 - 2.15 mm, Белый
9 - Уплотнен. электр. разъема 57M9214 Примечание:Синий
9 - Уплотнен. электр. разъема 57M7258 Примечание:Красный
10 - Уплотнен. электр. разъема 57M7259
11 - Вспом. электр. разъем 57M7296
12 - Блок. устр. эл. разъема 57M7283
13 - Вспом. электр. разъем L116274
14 - Блок. устр. эл. разъема 57M7281 Количество:2 Примечание:Черный
14 - Блок. устр. эл. разъема 57M8907 Количество:2 Примечание:Коричневый
15 - Клемма электр. разъема 57M7495
Примечание:0.35 - 0.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
15 - Клемма электр. разъема R104919
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
15 - Клемма электр. разъема 57M9546
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
15 - Клемма электр. разъема 57M11342
Примечание:1.5 - 2.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
16 - Блок. устр. эл. разъема 57M9424
17 - Колпачок L114840
18 - Клемма электр. разъема 57M10407 Примечание:0.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
19 - Вспом. электр. разъем L116273
Наверх
Connectors 2-, and 3- Terminal, Weather Pack - ST865652 ( Разъемы 2 и 3 - терминал, погода пакет - )
1 - Корпус электр. разъема RE12363
2 - Корпус электр. разъема R78053
3 - Корпус электр. разъема RE12364
4 - Уплотнен. электр. разъема 57M9219 Примечание:Пурпурный
4 - Уплотнен. электр. разъема 57M9549 Примечание:Красный
5 - Пробка пол. эл. разъема R78064 Примечание:Зеленый
6 - Клемма электр. разъема R78057
Примечание:0.5 - 0.8 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
6 - Клемма электр. разъема R78060
Примечание:1.0 - 2.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
7 - Клемма электр. разъема R78058
Примечание:0.5 - 0.8 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
8 - Уплотнен. электр. разъема R78059 Примечание:Зеленый
8 - Уплотнен. электр. разъема 57M9218 Примечание:Зеленый
Наверх
Connectors, 2-, 3-, 4-, 6-, 8- and 12- Terminal - ST865847 ( Разъемы, 2 3 4 6 8- и - терминал - )
1 - Корпус электр. разъема 57M9775 Примечание:Зеленый
1 - Корпус электр. разъема 57M9772
Примечание:SEAL OD = 1.3 - 2.54 mm, Красный
1 - Корпус электр. разъема 57M11134
Примечание:SEAL OD = 2.18 - 3.67 mm, Красный
1 - Корпус электр. разъема 57M9773 Примечание:Серый
1 - Корпус электр. разъема 57M9774 Примечание:Желтый
2 - Корпус электр. разъема 57M9776 Примечание:Красный
2 - Корпус электр. разъема 57M9777 Примечание:Серый
2 - Корпус электр. разъема 57M9778 Примечание:Желтый
2 - Корпус электр. разъема 57M9779 Примечание:Зеленый
3 - Корпус электр. разъема 57M9821
3 - Корпус электр. разъема 57M9746
4 - Корпус электр. разъема 57M9817
Примечание:SEAL OD = 1.3 - 2.54 mm
4 - Корпус электр. разъема 57M9742
Примечание:SEAL OD = 2.18 - 3.67 mm
5 - Клемма электр. разъема 57M9813
Примечание:0.5 - 0.8 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеляNickel Plated
5 - Клемма электр. разъема 57M9812
Примечание:0.5 - 0.8 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеляПозолоченная
5 - Клемма электр. разъема 57M10603 Примечание:1.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеляNickel Plated
5 - Клемма электр. разъема 57M10322 Примечание:1.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеляПозолоченная
6 - Вспом. электр. разъем 57M10155 Примечание:Черный
7 - Клемма электр. разъема 57M9808
Примечание:0.5 - 0.8 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеляПозолоченная
7 - Клемма электр. разъема 57M9809
Примечание:0.5 - 0.8 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеляNickel Plated
7 - Клемма электр. разъема 57M10321
Примечание:0.8 - 1.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеляПозолоченная
7 - Клемма электр. разъема 57M10631
Примечание:0.8 - 1.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеляNickel Plated
7 - Клемма электр. разъема 57M9807
Примечание:0.8 - 2.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
8 - Вспом. электр. разъем 57M9837
9 - Вспом. электр. разъем 57M9840
10 - Вспом. электр. разъем 57M9842
11 - Корпус электр. разъема 57M9780 Примечание:Красный
11 - Корпус электр. разъема 57M9781 Примечание:Серый
11 - Корпус электр. разъема 57M9782 Примечание:Желтый
11 - Корпус электр. разъема 57M9783 Примечание:Зеленый
12 - Вспом. электр. разъем 57M9838
13 - Корпус электр. разъема 57M9784
14 - Вспом. электр. разъем 57M10156
14 - Вспом. электр. разъем 57M10158
15 - Корпус электр. разъема 57M9786 Примечание:Красный
15 - Корпус электр. разъема 57M9787 Примечание:Серый
16 - Вспом. электр. разъем 57M9841
17 - Корпус электр. разъема 57M9800 Примечание:Красный
17 - Корпус электр. разъема 57M9802 Примечание:Желтый
18 - Корпус электр. разъема 57M9804 Примечание:Красный
18 - Корпус электр. разъема 57M9825 Примечание:Black
19 - Корпус электр. разъема 57M9792
20 - Корпус электр. разъема 57M9796
21 - Вспом. электр. разъем 57M9843
22 - Вспом. электр. разъем 57M9940
23 - Вспом. электр. разъем 57M9844
24 - Пробка пол. эл. разъема 57M9814 Примечание:Желтый
24 - Пробка пол. эл. разъема 57M10336 Примечание:Естественное всасывание
25 - Вспом. электр. разъем 57M9848
Наверх
Connector, 10- Terminal - ST914436 ( Разъем - Клемма - )
1 - Корпус электр. разъема 57M10299
2 - Корпус электр. разъема 57M10300
3 - Пробка пол. эл. разъема 57M8572
4 - Клемма электр. разъема 57M10524 Примечание:(A) 0.5–0.8 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
4 - Клемма электр. разъема 57M10525 Примечание:(A) 1.0–2.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
5 - Клемма электр. разъема 57M8545 Примечание:(A) 0.5–0.8 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
5 - Клемма электр. разъема 57M8565 Примечание:(A) 1.5–2.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
5 - Клемма электр. разъема 57M8543 Примечание:(A) 3.0–5.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
Наверх
Разъемы, 4-, 6-, 12-контактные - ST865670
1 - Корпус электр. разъема 57M9033
2 - Корпус электр. разъема 57M7630
3 - Корпус электр. разъема 57M9069
4 - Клемма электр. разъема 57M8165
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
4 - Клемма электр. разъема 57M7546
Примечание:0.75 - 2.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
5 - Клемма электр. разъема 57M8164
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
6 - Пробка пол. эл. разъема R78069
7 - Узел электрич. разъема 57M7618 Примечание:Оранжевый
8 - Вспом. электр. разъем 57M7677
9 - Вспом. электр. разъем 57M11226
10 - Блок. устр. эл. разъема 57M7682
11 - Блок. устр. эл. разъема 57M7619
12 - Узел электрич. разъема AZ50832
13 - Клемма электр. разъема Z78025
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
14 - Клемма электр. разъема R78065
Примечание:0.75 - 1.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
Наверх
Connectors 1-, 2-, 3-, 4-, 5- and 6- Terminal, Flat - ST865624 ( Разъемы 1 2 3 4 5- и 6 - клемма, телевизор с плоским )
1 - Корпус электр. разъема 57M7065
2 - Корпус электр. разъема 57M7170
3 - Корпус электр. разъема 57M7068
4 - Корпус электр. разъема 57M7482
5 - Клемма электр. разъема 57M7216
Примечание:0.5 - 1.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
6 - Клемма электр. разъема 57M7430
Примечание:0.5 - 1.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
7 - Клемма электр. разъема 57M7089
Примечание:0.7 - 2.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
7 - Клемма электр. разъема 57M7106
Примечание:2.5 - 4.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
8 - Корпус электр. разъема 57M7214 Примечание:Естественное всасывание
9 - Клемма электр. разъема 57M7427
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
10 - Корпус электр. разъема R77480
11 - Клемма электр. разъема 57M7044 Примечание:1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
12 - Корпус электр. разъема 57M7183
13 - Корпус электр. разъема 57M7060
14 - Клемма электр. разъема 57M9200
Примечание:1.0 - 2.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
15 - Корпус электр. разъема 57M7213
16 - Корпус электр. разъема L38622
17 - Корпус электр. разъема 57M7330
18 - Корпус электр. разъема 57M7381
19 - Клемма электр. разъема 57M7205
Примечание:1.5 - 2.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
19 - Клемма электр. разъема 57M7206
Примечание:2.5 - 4.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
20 - Клемма электр. разъема 57M7089
Примечание:0.7 - 2.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
Наверх
Connectors, 10-, 16- and 24- Terminal - ST865641 ( Разъемы - и - терминал - )
1 - Корпус электр. разъема 57M8068
2 - Корпус электр. разъема 57M8071
3 - Корпус электр. разъема 57M8069
4 - Корпус электр. разъема 57M8072
5 - Корпус электр. разъема 57M8070
6 - Корпус электр. разъема 57M8073
7 - Вспом. электр. разъем 57M8084 Количество:2
8 - Вспом. электр. разъем 57M8082
9 - Вспом. электр. разъем 57M8080
10 - Уплотнен. электр. разъема 57M8074
11 - Уплотнен. электр. разъема 57M7399 Примечание:Белый
11 - Уплотнен. электр. разъема 57M7400 Примечание:Синий
12 - Пробка пол. эл. разъема 57M7401 Примечание:Естественное всасывание
13 - Уплотнен. электр. разъема 57M8076
14 - Клемма электр. разъема 57M8077
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеляПосеребренная
14 - Клемма электр. разъема 57M8732
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеляЛуженая
15 - Вспом. электр. разъем 57M8081
16 - Клемма электр. разъема 57M9532
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
16 - Клемма электр. разъема 57M8079
Примечание:1.5 - 2.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
17 - Вспом. электр. разъем 57M8083
18 - Уплотнен. электр. разъема 57M8075
19 - Клемма электр. разъема 57M9042
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеляЛуженая
19 - Клемма электр. разъема 57M11499
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеляПозолоченная
19 - Клемма электр. разъема 57M9158
Примечание:1.0 - 2.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеляЛуженая
Наверх
Разъемы и штырьки для проводов - ST866075
1 - Клемма электр. разъема 57M7111 Примечание:2.5 mm? / 8.4 mm, Калибр провода / ширина разъема
2 - Клемма электр. разъема 57M7491
Примечание:2.0 - 3.0 mm?, Калибр провода / ширина разъема
2 - Клемма электр. разъема 57M7299
Примечание:3.0 - 5.0 mm?, Калибр провода / ширина разъема
2 - Клемма электр. разъема 57M9678
Примечание:1.0 - 2.0 mm?, Калибр провода / ширина разъема
3 - Клемма электр. разъема 57M7388
Примечание:1.25 - 3.0 mm?, Калибр провода / ширина разъема
4 - Клемма электр. разъема 57M7112
Примечание:0.5 - 1.0 mm?, Калибр провода / ширина разъема
5 - Клемма электр. разъема 57M7216
Примечание:0.5 - 1.5 mm?, Калибр провода / ширина разъема
6 - Клемма электр. разъема 57M7081
Примечание:6 - 10 mm?, Калибр провода / ширина разъема
7 - Клемма электр. разъема 57M7175
Примечание:2.0 - 5.0 mm? / 2.0 mm, Калибр провода / ширина разъема
7 - Клемма электр. разъема 57M7207
Примечание:16 - 25 mm? / 8.4 mm, Калибр провода / ширина разъема
8 - Клемма электр. разъема 57M7053
Примечание:2.2 - 3.8 mm?, Калибр провода / ширина разъема
8 - Клемма электр. разъема 57M7348 Примечание:2.5 mm? / 8.4 mm, Калибр провода / ширина разъема
8 - Клемма электр. разъема 57M7055
Примечание:4.0 - 6.0 mm?, Калибр провода / ширина разъема
9 - Клемма электр. разъема 57M7054 Примечание:2.5 mm? / 5.3 mm, Калибр провода / ширина разъема
10 - Клемма электр. разъема 57M7894 Примечание:10.6 mm, Калибр провода / ширина разъема
11 - Клемма электр. разъема 57M7113 Примечание:2.8 mm? / 1.0 mm, Калибр провода / ширина разъема
12 - Клемма электр. разъема 57M7924 Примечание:10 mm? / 8.5 mm, Калибр провода / ширина разъема
13 - Клемма электр. разъема 57M7200 Примечание:6.0 mm? / 10.5 mm, Калибр провода / ширина разъема
14 - Корпус электр. разъема 57M7984
15 - Клемма электр. разъема 57M8024
Примечание:1.0 - 2.5 mm?, Калибр провода / ширина разъема
16 - Клемма электр. разъема 57M8481
Примечание:2.5 - 4.0 mm?, Калибр провода / ширина разъема
17 - Клемма электр. разъема 57M9679
Примечание:0.5 - 1.0 mm?, Калибр провода / ширина разъема
17 - Клемма электр. разъема 57M9680
Примечание:1.1 - 2.5 mm?, Калибр провода / ширина разъема
18 - Клемма электр. разъема 57M7031 Примечание:1.0 mm? / 6.5 mm, Калибр провода / ширина разъема
19 - Клемма электр. разъема 57M7106
Примечание:2.5 - 4.0 mm?, Калибр провода / ширина разъема
20 - Клемма электр. разъема 57M7430
Примечание:0.5 - 1.5 mm?, Калибр провода / ширина разъема
20 - Клемма электр. разъема 57M7431
Примечание:0.1 - 2.5 mm?, Калибр провода / ширина разъема
21 - Клемма электр. разъема 57M7382
Примечание:2.5 - 6.0 mm? /8.4 mm, Калибр провода / ширина разъема
22 - Клемма электр. разъема 57M7118 Примечание:6.0 mm? / 8.4 mm, Калибр провода / ширина разъема
23 - Клемма электр. разъема 57M7093
Примечание:0.5 - 1.5 mm?, Калибр провода / ширина разъема
24 - Клемма электр. разъема 57M7847 Примечание:10.0 mm? , Калибр провода / ширина разъема
25 - Клемма электр. разъема 57M9444
Примечание:6.0 - 10.0 mm?, Калибр провода / ширина разъема
Наверх
Разъемы, замок зажигания - ST914438
1 - Клемма электр. разъема 57M7089
Примечание:0.7 - 2.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
2 - Корпус электр. разъема L78202
3 - Корпус электр. разъема R277657
4 - Клемма электр. разъема 57M9679
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
4 - Клемма электр. разъема 57M7429
Примечание:1.0 - 2.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
4 - Клемма электр. разъема 57M9680
Примечание:1.1 - 2.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
Наверх
3- and 7- Terminal Power Outlet Socket - ST916519 ( 3 - и 7 - разъем питания розетка - )
1 - Корпус электр. разъема 57M7170
2 - Клемма электр. разъема 57M7089
Примечание:0.7 - 2.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
2 - Клемма электр. разъема 57M7106
Примечание:2.5 - 4.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
3 - Корпус электр. разъема 57M9063 Примечание:7- Terminal
4 - Выходное гнездо AL66414 Примечание:3- Terminal
5 - Клемма электр. разъема 57M7113
Примечание:1.0 - 2.8 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
6 - Вспом. электр. разъем 57M7170 Количество:2
7 - Полоса RE71274 Примечание:3- Terminal
8 - Клемма электр. разъема 57M7053
Примечание:1.0 - 2.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
9 - Клемма электр. разъема 57M7055
Примечание:2.5 - 6.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
Наверх
Sockets, Signal Interface CAN Bus Outlet and Diagnositic - ST865969 ( Сокеты, интерфейс сигнала шины CAN розетки и диагностических - )
1 - Выходное гнездо AL76299 Примечание:Signal Interface Socket
2 - Корпус электр. разъема R76873 Примечание:CAN Bus Socket Outlet
3 - Клемма электр. разъема 57M9409
Примечание:0.2 - 0.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
3 - Клемма электр. разъема 57M9410
Примечание:0.75 - 1.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
4 - Корпус электр. разъема 57M7919 Примечание:CAN Bus Diagnostic Socket
5 - Клемма электр. разъема 57M8164
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
6 - Пробка пол. эл. разъема R78069 Примечание:Белый
7 - Клемма электр. разъема 57M7434
Примечание:0.5 - 1.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
Наверх
Socket For GreenStar™ Display (A Post and C Post) - ST907880 ( Разъем для дисплея greenstar? дисплей (пост и с поста) - )
1 - Корпус электр. разъема 57M9231
2 - Клемма электр. разъема 57M9230
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
3 - Уплотнен. электр. разъема 57M9232
Наверх
Разъемы, 42-контактные - ST864113
1 - Корпус электр. разъема 57M8195 Примечание:Черный
2 - Корпус электр. разъема 57M8167 Примечание:Черный
3 - Корпус электр. разъема 57M8197 Примечание:Синий
4 - Корпус электр. разъема 57M8199 Примечание:Синий
5 - Клемма электр. разъема 57M8102
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
5 - Клемма электр. разъема 57M8104 Примечание:2.5- 4.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
6 - Клемма электр. разъема 57M9146
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
7 - Клемма электр. разъема 57M7398
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
8 - Клемма электр. разъема 57M8099
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
8 - Клемма электр. разъема 57M8101 Примечание:2.5- 4.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
9 - Клемма электр. разъема 57M11499
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
9 - Клемма электр. разъема 57M9158
Примечание:1.0 - 2.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
10 - Клемма электр. разъема 57M8078
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
10 - Клемма электр. разъема 57M8079
Примечание:1.5 - 2.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
11 - Клемма электр. разъема 57M9042
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
12 - Клемма электр. разъема 57M9041
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
13 - Уплотнен. электр. разъема 57M11944 Примечание:Синий
14 - Уплотнен. электр. разъема 57M7400 Примечание:Синий
14 - Уплотн. каб. эл. разъема 57M7402 Примечание:Серый
14 - Уплотнен. электр. разъема 57M7401
Примечание:CABLE OD = 1.5 - 2.5 mm, Белый
14 - Уплотнен. электр. разъема 57M7399 Примечание:CABLE OD = 2.5 mm, Белый
14 - Уплотнен. электр. разъема 57M7403 Примечание:CABLE OD = 3.6 mm, Белый
14 - Уплотнен. электр. разъема 57M8241 Примечание:Красный
15 - Уплотнен. электр. разъема 57M8106 Примечание:Желтый
16 - Стопор 57M8097 Количество:2
17 - Пробка пол. эл. разъема 57M8107
Наверх
Разъемы, 62-контактные - ST866181
1 - Корпус электр. разъема 57M8730
2 - Корпус электр. разъема 57M8731
3 - Клемма электр. разъема 57M8584
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
3 - Клемма электр. разъема 57M8585
Примечание:1.5 - 2.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
4 - Клемма электр. разъема 57M9041
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
5 - Уплотнен. электр. разъема 57M7399 Примечание:Белый
5 - Уплотнен. электр. разъема 57M7400 Примечание:Синий
6 - Уплотнен. электр. разъема 57M8241 Примечание:Красный
6 - Уплотн. каб. эл. разъема 57M7402 Примечание:Серый
6 - Уплотнен. электр. разъема 57M7401 Примечание:Естественное всасывание
6 - Уплотнен. электр. разъема 57M7403 Примечание:Белый
6 - Уплотнен. электр. разъема 57M9157 Примечание:Желтый
7 - Клемма электр. разъема 57M9158
Примечание:1.0 - 2.5 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
8 - Клемма электр. разъема 57M10556
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
9 - Вспом. электр. разъем 57M8738 Количество:2
10 - Клемма электр. разъема 57M9042
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
Наверх
Разъемы, датчики, 6-цилиндровый двигатель, правая сторона - ST861798
1 - Корпус электр. разъема 57M9782 Примечание:(Датчик давления масла в двигателе)
2 - Клемма электр. разъема 57M10321 Примечание:(Ширина контрольной заглушки кабеля) 1.5–0.8 mm?
2 - Клемма электр. разъема 57M9808 Примечание:(Ширина контрольной заглушки кабеля) (Позолоченная) 0.5–0.8 mm?
2 - Клемма электр. разъема 57M9809 Примечание:(Ширина контрольной заглушки кабеля) (Никелированная) 0.5–0.8 mm?
3 - Вспом. электр. разъем 57M10156 Количество:4
4 - Корпус электр. разъема 57M9782 Примечание:(Датчик давления в выпускном коллекторе)
5 - Вспом. электр. разъем 57M9850
6 - Корпус электр. разъема 57M9780 Количество:2 Примечание:(Датчик расхода EGR) (Датчик разности давлений DPF)
7 - Корпус электр. разъема 57M9781 Количество:2 Примечание:(Датчик давления воздуха в коллекторе) (Датчик давления охлаждающей жидкости)
8 - Корпус электр. разъема 57M9783 Примечание:(Датчик давления картера двигателя)
9 - Вспом. электр. разъем 57M10158
10 - Корпус электр. разъема 57M9774 Примечание:(Датчик температуры EGR)
11 - Вспом. электр. разъем 57M10155 Количество:3
12 - Корпус электр. разъема 57M9817 Количество:2 Примечание:(Модуль контроля температуры фильтра отработавших газов) (Датчик уровня масла в двигателе)
13 - Корпус электр. разъема 57M9773 Количество:2 Примечание:(Датчик температуры на выпуске охладителя наддувочного воздуха) (Датчик температуры воздуха в коллекторе)
14 - Корпус электр. разъема 57M9787 Количество:2 Примечание:(Датчик NOX на выпуске) (Датчик NOx на впуске)
15 - Вспом. электр. разъем 57M10229
16 - Пробка пол. эл. разъема 57M10336
17 - Корпус электр. разъема 57M9772
18 - Вспом. электр. разъем 57M9837 Примечание:(Датчик наличия воды в топливе)
19 - Вспом. электр. разъем 57M9838
20 - Вспом. электр. разъем 57M10227
21 - Вспом. электр. разъем 57M11335
22 - Корпус электр. разъема 57M9144
Примечание:(Датчик давления впускного воздуха) 1.0 - 0.5 mm?
23 - Клемма электр. разъема 57M9831
Примечание:(Ширина контрольной заглушки кабеля) 1.0 - 0.5 mm?
24 - Уплотнен. электр. разъема 57M9149
25 - Клемма электр. разъема 57M10631 Примечание:(Ширина контрольной заглушки кабеля) 1.5 mm?
26 - Вспом. электр. разъем 57M9841
Наверх
Разъемы, датчики, 6-цилиндровый двигатель, левая сторона - ST861807
1 - Корпус электр. разъема 57M9780 Примечание:(Датчик давления топлива в системе низкого давления)
2 - Клемма электр. разъема 57M10321 Примечание:(Ширина контрольной заглушки кабеля) 1.5–0.8 mm?
3 - Вспом. электр. разъем 57M10158
4 - Корпус электр. разъема 57M9773 Примечание:(Датчик температуры охлаждающей жидкости)
5 - Вспом. электр. разъем 57M10155 Количество:2
6 - Корпус электр. разъема 57M9817 Примечание:(Датчик температуры системы избирательной каталитической нейтрализации (SCR))
7 - Корпус электр. разъема 57M9775 Количество:3 Примечание:(Датчик скорости турбонагнетателя) (Датчик скорости коленчатого вала) (Датчик скорости распределительного вала)
8 - Вспом. электр. разъем 57M10227
9 - Корпус электр. разъема 57M9774 Примечание:(Датчик температуры топлива)
Наверх
Разъемы, блок управления двигателем - ST865824
1 - Вспом. электр. разъем RE538503 Примечание:(54-контактный штепсель)
2 - Вспом. электр. разъем RE538504 Примечание:(54-контактный штепсель)
3 - Вспом. электр. разъем RE538505 Примечание:(54-контактный штепсель)
4 - Клемма электр. разъема 57M9808 Примечание:(Ширина контрольной заглушки кабеля) 0.5 – 0.8 mm?
4 - Клемма электр. разъема 57M10321 Примечание:(Ширина контрольной заглушки кабеля) 0.8 – 1.5 mm?
5 - Пробка пол. эл. разъема 57M10336 Примечание:(Естественный)
6 - Вспом. электр. разъем R528122 Количество:3
Наверх
Connectors, Electronic Control Units, Front Chassis (M50), Immobilizer, Steering AutoTrac™ - ST897153 ( Разъемы, Электронные Блоки Управления, Стойки Шасси (), Иммобилайзер, Гидроусилитель Образом? - )
1 - Корпус электр. разъема 57M10614 Количество:2 Примечание:(48-контактный штепсель)
2 - Корпус электр. разъема 57M10613 Количество:2
3 - Клемма электр. разъема 57M10514 Примечание:(Ширина контрольной заглушки кабеля) 0.5 mm?
3 - Клемма электр. разъема 57M10330 Примечание:(Ширина контрольной заглушки кабеля) 0.75 mm?
4 - Пробка пол. эл. разъема 57M10333 Примечание:(Белый)
4 - Пробка пол. эл. разъема 57M10334 Примечание:(Оранжевый)
5 - Клемма электр. разъема 57M10331
Примечание:(Ширина контрольной заглушки кабеля) 0.5 - 1.0 mm?
6 - Корпус электр. разъема 57M10605 Примечание:(32-контактный штепсель)
7 - Корпус электр. разъема 57M10604
8 - Корпус электр. разъема 57M9786
Примечание:(6 - Pin Plug)
9 - Клемма электр. разъема 57M9809
Примечание:(Ширина контрольной заглушки кабеля) 0.5 - 0.8 mm?
10 - Пробка пол. эл. разъема 57M10336 Примечание:(Естественный)
11 - Клемма электр. разъема 57M10631 Примечание:(Ширина контрольной заглушки кабеля) 1.5 mm?
Наверх
Разъемы, электронные блоки управления, кабина, главный электронный блок управления и электронный блок управления трактора - ST860876
1 - Корпус электр. разъема 57M10614 Количество:2 Примечание:(48-контактный штепсель)
2 - Корпус электр. разъема 57M10613 Количество:3
3 - Клемма электр. разъема 57M10514 Примечание:(Ширина контрольной заглушки кабеля) 0.5 mm?
3 - Клемма электр. разъема 57M10330 Примечание:(Ширина контрольной заглушки кабеля) 0.75 mm?
4 - Пробка пол. эл. разъема 57M10333 Примечание:(Белый)
4 - Пробка пол. эл. разъема 57M10334 Примечание:(Оранжевый)
5 - Корпус электр. разъема 57M10615 Примечание:(48-контактный штепсель)
6 - Корпус электр. разъема 57M9937 Примечание:(53-контактный штепсель)
7 - Вспом. электр. разъем 57M10401 Количество:2
8 - Клемма электр. разъема 57M10332
Примечание:(Ширина контрольной заглушки кабеля) 0.5 - 1.0 mm?
8 - Клемма электр. разъема 57M10217 Примечание:(Ширина контрольной заглушки кабеля) 1.0 – 2.0 mm?
9 - Уплотнен. электр. разъема 57M11959 Примечание:(Красный)
10 - Корпус электр. разъема 57M10329 Примечание:(53-контактный штепсель)
11 - Клемма электр. разъема 57M10331
Примечание:(Ширина контрольной заглушки кабеля) 0.5 - 1.0 mm?
12 - Уплотнен. электр. разъема 57M11973 Примечание:(Зеленый)
Наверх
Разъемы, 2-контактные, механический SCV - ST940878
1 - Уплотнен. электр. разъема 57M7400 Примечание:Синий
2 - Клемма электр. разъема 57M7393
Примечание:0.5 - 1.0 mm?, Ширина контрольной заглушки кабеляШирина контрольной заглушки кабеля
3 - Корпус электр. разъема 57M7406
4 - Заглушка AL178827
5 - Клемма электр. разъема 57M7401 Количество:2 Примечание:Естественное всасывание
Наверх
